隧道檢測綜合解決方案

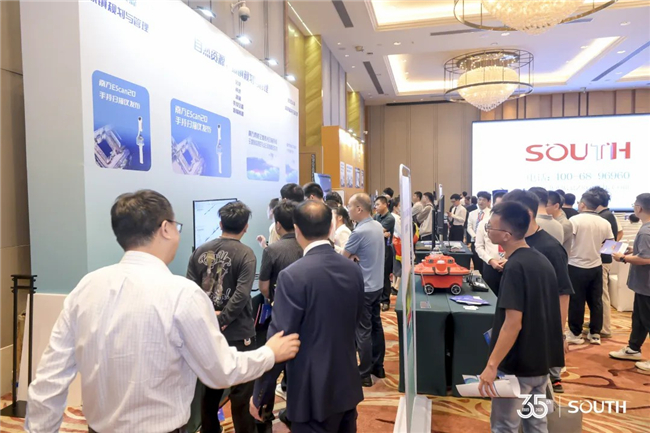

大會現場
，“自然資源
、城鎮規劃與管理”“隧道檢測”“水利
、基坑
、隧道監測”“智能建造”“高校測量教育”等展區熱度持續高漲
，眾多用戶朋友們圍觀體驗
，了解產品與解決方案的應用價值
，其中
，“隧道檢測”多款新品更是拉高了體驗氛圍，一睹隧道建設到運營管理整個解決方案應用成果
。
南方測繪智能精密測量技術融合創新 ，智能檢測軟硬件高效結合，內外精進
，形成隧道檢測綜合解決方案
，進一步革新隧道檢測作業體驗
，為隧道建設及運營保駕護航。
架站式隧道檢測：SPL-1500
隧道投入運營前
，需要掃描檢測隧道保證通行安全

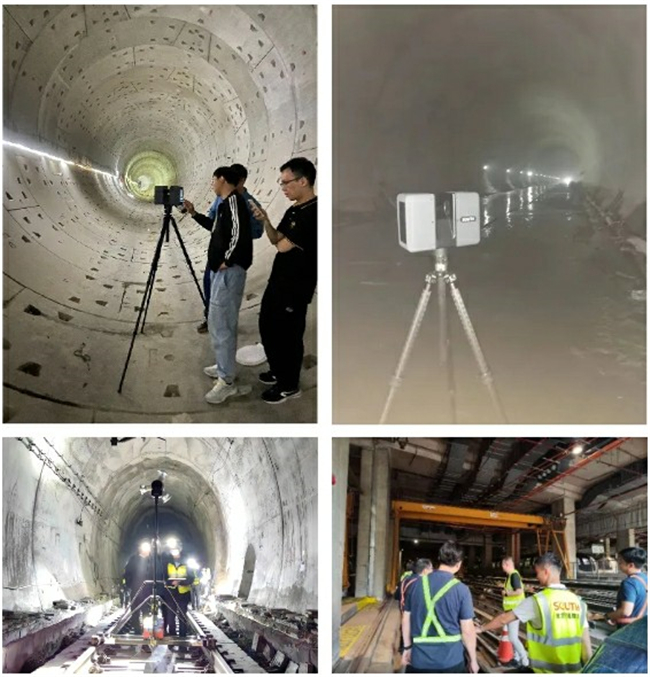

，可通過SPL-1500架站式三維激光掃描儀采集隧道點云數據
，還能用TSS軟件控制掃描儀實時作業
，軟件自動生成限界數據
、凈空數據
、橢圓度分析數據以及三維點云數據
，精度高達2mm
。
SPL-1500架站式三維激光掃描儀
，一款輕量型的長測程掃描儀
，整機僅重6Kg，測程1500m
，輕量型設計的同時兼顧更大尺寸場景的掃描
，測距精度與進口產品處于同一水平
，采集速度快
，無需精細整平
，立架即掃
，高效滿足隧道竣工驗收、調線調坡等作業需求
，提供隧道斷面偏距、頂?shù)装甯叱?div id="4qifd00" class="flower right">
、?shí)際圓心坐標、橢圓度
、凈空
；提供超欠挖侵限分析
、凈空分析、橢圓度分析
、健康度分析（.dxf）等數據
；提供參考分析隧道結構情況
。

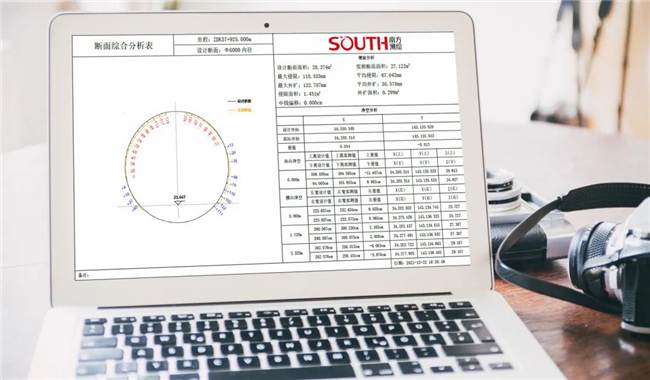

當施工過程中需要進行隧道侵限分析時
，用TSS軟件驅動SPL-1500架站式三維激光掃描儀
，現場得出隧道侵限分析成果
，同時支持輸出斷面報表以及任意間隔方量統計表等
。軟件還量身定制了“隧道中心線偏移分析功能”
，快速準確獲取中心線偏移數據
，有效降低施工成本
，滿足隧道施工過程中檢測需求
。
移動式隧道檢測：MS201
隧道運營期間
，針對作業天窗期短、隧道長任務重
、人工整治病害效率低
、安全隱患大等難題，南方測繪智能精密測量技術超然進階

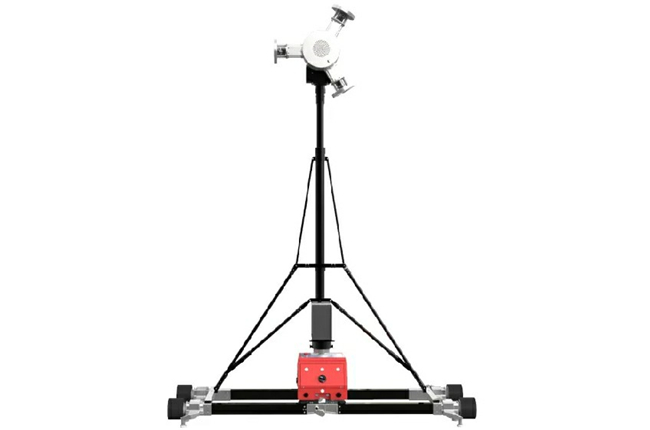

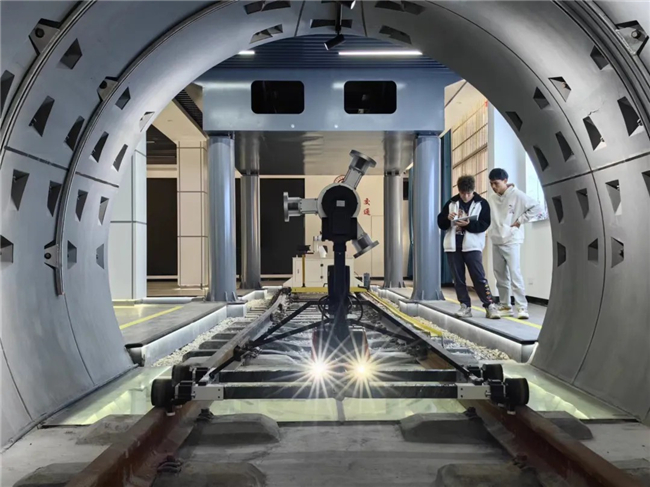

，帶來了更加精準高效的一體化有軌隧道表觀綜合檢測系統——MS201系統2024款
，將作業體驗
、效率
、精度提高至更高水準
。系統由超清攝影模塊
、三維激光掃描模塊
，軌道車載平臺以及TSD采集軟件
、云圖數據生產軟件組成
，模塊化設計
，易于拆裝
，易于攜帶，更方便二次開發
，支持各類定制化解決方案
，滿足多種作業要求。
系統的目標識別很強悍
，精度可達0.2mm，3組超高清面陣相機協調工作
，360°全覆蓋掃描，以及14幀每秒的拍攝速度
；同時面陣相機還自帶低功耗LED光源，以應對隧道環境光線變化的影響
；面陣相機的全碳釬維支撐桿可進行1.7到2.1米的高度調節，以適應不同尺寸隧道環境
；使得采集過程能獲得隧道表觀更全面影像
，洇濕
、缺塊、缺角
、裂縫等各種復雜病害一目了然
。
對于隧道部分區段光線弱的問題
，研發設計更是富含巧思
，在軌道車載平臺新增前后大燈，照射方向跟隨小車前行方向而改變
，同時新增激光雷達，檢測行進方向的障礙物
，還新增了急停按鈕
，可以立刻終止小車及面陣相機的運行
，極大協助了作業人員對小車前進方向上的障礙物做出有效判斷。此外
，小車中控加入了高精度的慣導和傾角計
，有利于獲取隧道線性幾何參數
，還原真實隧道點云模型
。

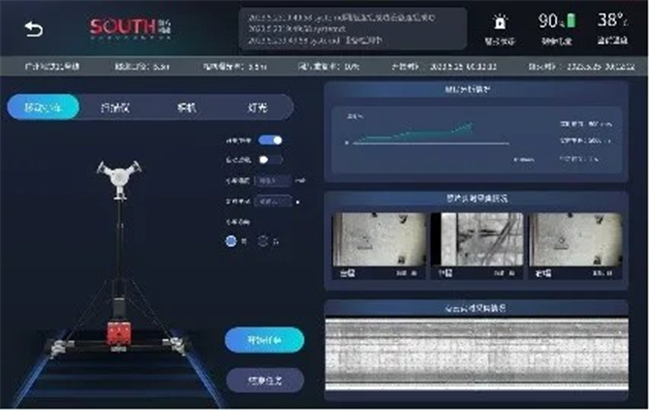

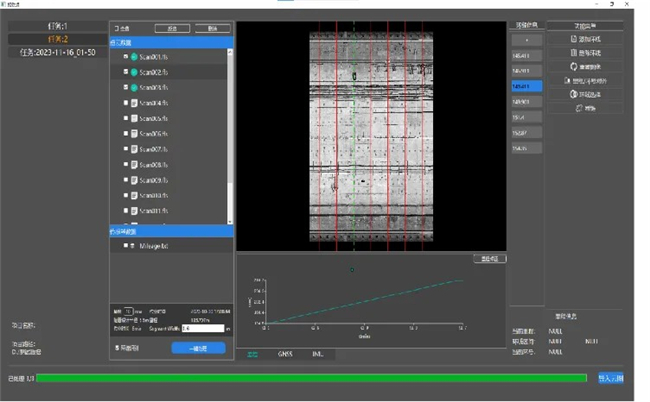

TSD采集軟件可以智能自檢
，不用人為檢查設備連接情況以及故障問題
；支持記憶配置參數
，下次相同類型的項目作業前可直接調用
；支持對MS201各模塊的控制
，實時顯示設備狀態信息
，快速高效地采集點云、影像
、慣導等各種數據
；支持實時快速圖傳
，點云實時解算預覽，現在即掃即見
；更支持定點拍攝
，高效完成巡檢補拍任務
，不遺漏任何一處細節。
與此同時

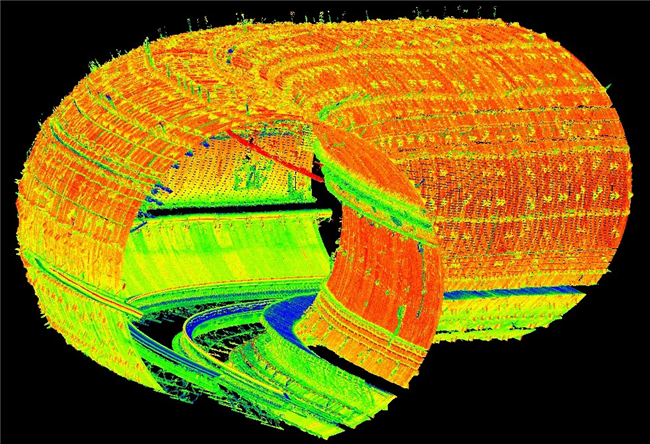

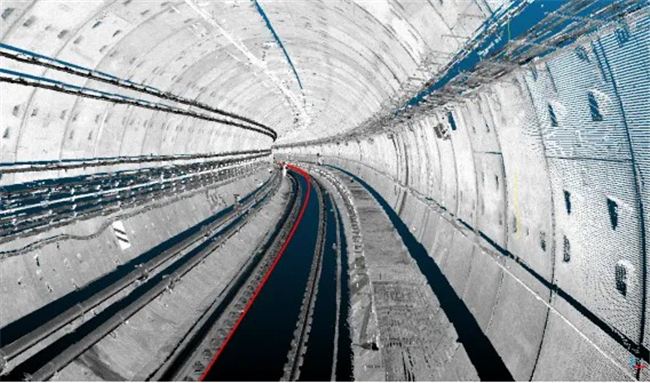

，三維激光掃描儀采集的隧道點云數據
，經軟件自動解算后，可獲取錯臺
、凈空
、橢圓度
、限界等多項結構數據成果，支持一鍵生成巡檢報告
。

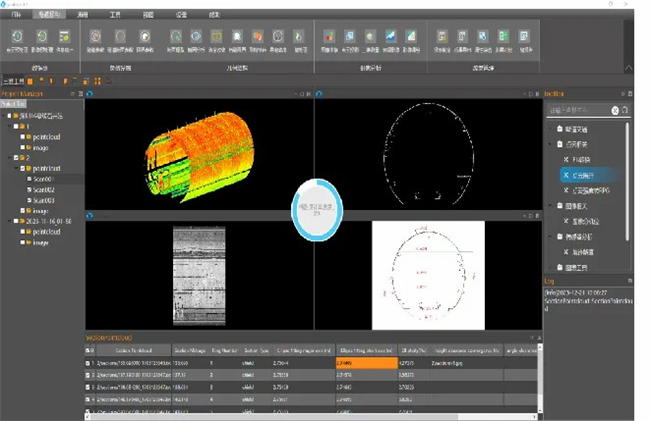

云圖數據生產軟件
外業采集的數據還可導入云圖數據生產軟件，隧道綜合檢測數據“多面手”
，強可視化交互處理
，二三維多種成果輸出
，簡易化數據處理操作
。
云圖數據生產軟件
，可導出斷面切取
、凈空收斂
、限界分析、環塊錯臺
、表觀病害等隧道檢測標準成果；支持多維度數據統一
，實現多源多期數據間時空關系統一；支持點云/影像智能算法
，輸出多分辨率/多內容專題影像圖
，表觀病害快速篩查
；支持多任務兼容處理，多期數據一鍵處理
，解放數據生產力
；支持隧道場景專項數據庫管理
，數據結構清晰明了
；還支持更多定制化功能集成擴展
，增強軟件適用性。

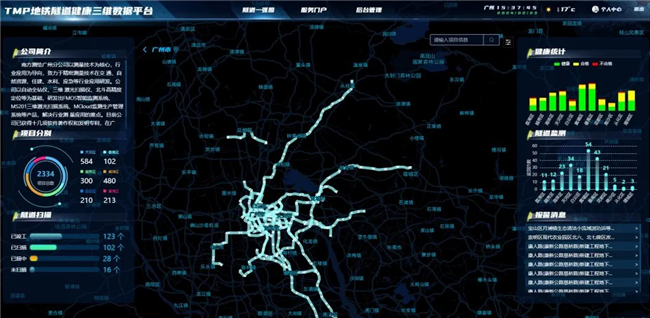

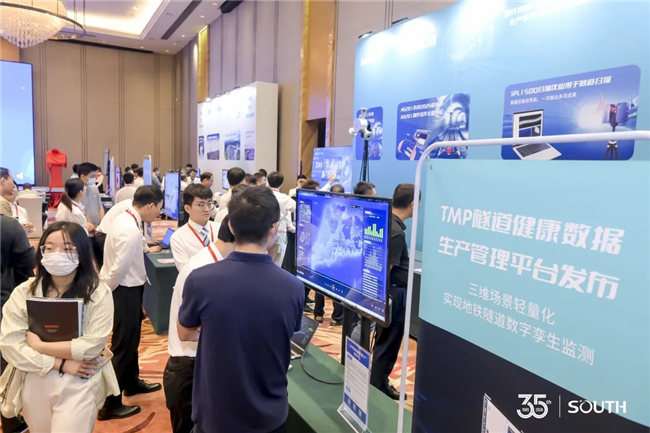

TMP隧道健康數據生產管理平臺
TMP隧道健康數據生產管理平臺
，通過三維場景加載隧道輕量化點云數據
，實時查看監測數據
，實現地鐵隧道數字孿生監測
，賦能鐵路隧道信息化呈現和監測決策
。平臺可進行隧道結構三維可視化分析
，包含斷面分析，凈空分析
、限界分析等內容
；隧道病害三維可視化分析
，點云模型標記病害位置、病害統計分析
、輸出病害報表等
；隧道監測分析
，實時展示監測數據曲線，分析隧道監測區變化趨勢
；項目管理平臺
，協助單位實現隧道模型管理、報表管理
、數據管理
。
隧道智能檢測綜合方案的高效便捷
，現已廣泛應用于竣工驗收、調線調坡
、監測普查、巡檢維護
、應急普查等場景。未來
，南方測繪智能精密測量技術將開拓更多新思路、新方法
，推進隧道檢測作業更加輕便
、快捷
、智能。
