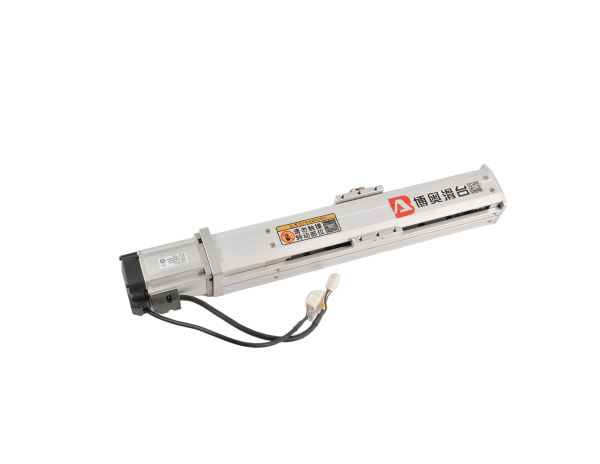

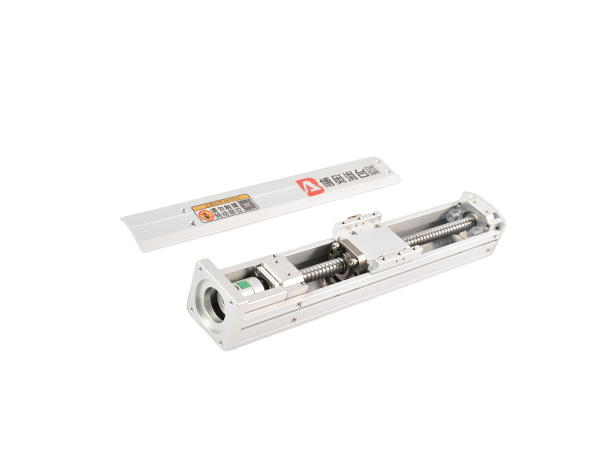

本產品適用于各類常規生產環境，專門定制結構合理、高強度的鋁合金型材，一體成型，整體CNC加工，確保平行度、粗糙度、直線度滿足模組要求，可按要求定制各種行程，或做非標改動；型材表面電泳，美觀耐磨，亦可定制氧化黑色等其他顏色；蓋板可拆卸，便于安裝、清潔，維護；運動部件均采用進口TBI絲桿及上銀導軌，確保產品性能穩定可靠。
1、采用TBI滾珠絲桿，精度高，性能穩定；
2、高強度鋁合金型材，整體結構簡潔、美觀，安裝維護方便；
3、可單軸、多軸組合使用；
4、可選配控制系統、伺服電機、步進電機、光電開關、拖鏈等配件；
5、可非標定制，具體聯系我司銷售人員；
6、電機安裝可根據實際使用空間選用:電機直連、電機左右折、電機下折；
| 產品型號 | BO-60-L1620-S300mm-BD-P400W-A1 | ||||
| 重復定位精度 | 土0.02mm | ||||
| 驅動方式 | 滾珠絲桿傳動 | ||||
| 導程 | 5 | 10 | 16 | 20 | |
| 最高速度(mm/s) | 250 | 500 | 800 | 1000 | |
| 最大可搬重量(KG) | 水平使用 | 30 | 15 | 12 | 10 |
| 重直使用 | 10 | 7 | 4 | 2 | |
| 定格推力(N) | 341 | 170 | 106 | 85 | |
| 有效行程 | 300mm(行程可定制100-800mm/50pitch) | ||||
| 滾珠絲桿外徑 | 臺灣TBI C7Φ16 | ||||
| 高剛性直線導軌 | 臺灣上銀MGW15*42 | ||||
| 聯軸器 | 8*10 | ||||
| 原點感應器 | 外掛 | FC-SPX303z | |||
| BO | — | 60 | — | L16 | — | S300mm | — | BD | — | P400W | — | A1 | ||||
| 型號 | 模組寬度 | 導程 | 有效行程 | 馬達安裝方式 | 馬達規格 | 限位開關 | ||||||||||
| 60-210mm | L5： | 05mm | 100-800mm | BD | 馬達直連安裝 | P | 松下400W | 1 | 含1個感應器 | |||||||
| L10： | 10mm | 間隔 50mm pitch | BL | 馬達外置左側 | p | 松下750W | 2 | 含2個感應器 | ||||||||
| L16： | 16mm | BR | 馬達外置右側 | 3 | 含3個感應器 | |||||||||||
| L20： | 20mm | BM | 馬達外置下方 | |||||||||||||
| M | 馬達內置 | |||||||||||||||
溫馨提醒：

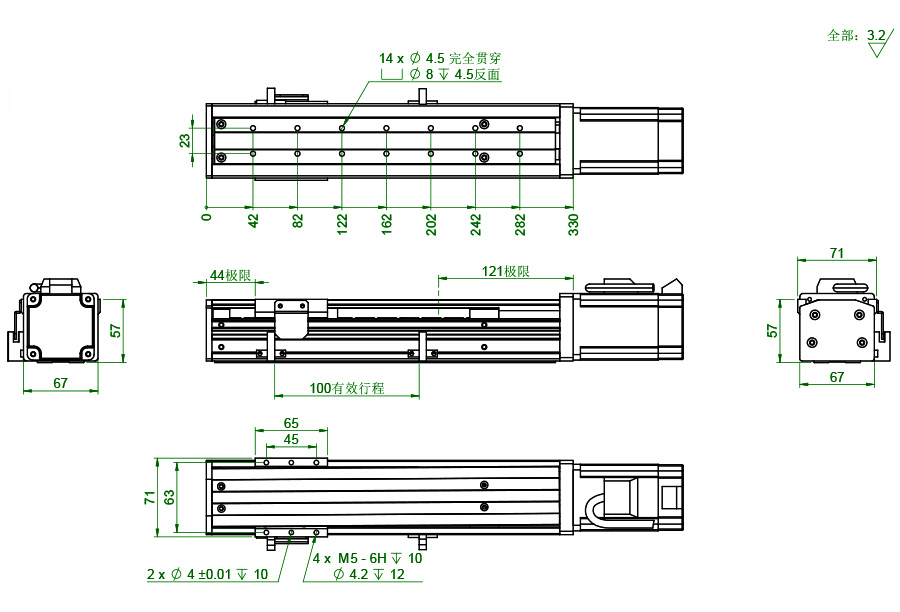

1、本產品為標準滾珠絲桿模組，我司可根據實際要求提供3D圖、2D圖，標配是模組本體，不包含運動所需的電機、光電開關，運動控制卡，如有需要請聯系銷售人員；
2、有效行程、最大負載、最快速度三要素，直接關系到選型，建議讓銷售人員給您推薦優選方案；
3、本產品出廠前均經過嚴格檢驗、測試，請勿隨意拆卸，如有疑問請聯系我們！
要快要好，就選博奧
大族激光、浙江大學、比亞迪等客戶常年合作
項目概述：一款自動把培養皿浸入培養液中裝置
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
根據后續回訪，使用效果很好，完美解決問題，2018年至今沒有任何故障！
項目概述：雙絲桿加轉角器同動組合方案
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
客戶收到后特意裝好，拍照過來表示很好！沒有做不到，只有想不到！
項目概述：自動化設備---非標拉鉚機
行程要求：1200MM
最大負載：15kg
速度要求：1MM/S
客戶需要非標設計一款跨度較大的龍門組合，實現較大產品的拉鉚——非標拉鉚機
Product Recommendations
news
直線模組滑臺是由直線滑臺與馬達驅動的結合構成。通過馬達驅動實現帶動工件自動線性運動。通過多方向軸的組合，組成設備上的運動執行機構，這種機構常被稱為：工業機械手、XYZ軸機械手、坐標軸滑臺等。

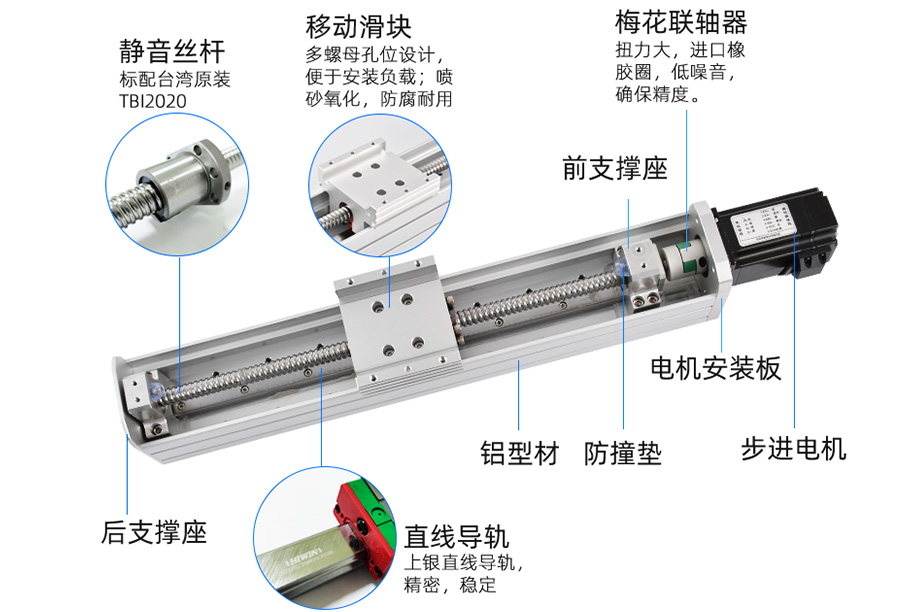

一、工作原理絲桿直線模組是由滾珠螺桿、鋁型材、滾珠螺桿副、線性導軌、光電開關、聯軸器、伺服電機等主要部件組成，絲桿直線模組的滾珠原理是電機驅動聯軸器帶動滾珠螺桿旋轉，在配合線性模組底端的滾珠軸承讓螺桿可以在原地不動的情況下往常整個的旋轉過程。在將旋轉的運動轉化為直線模組的直線往復運動，周而復始這就是直線模組完成整個作用的一個流程。
直線模組具備低成本且體型小的優勢，因此可以省掉高壓油泵、機油箱、空氣壓縮機以及其它各種繁雜管道及輔助機器設備?？梢圆捎貌竭M(jìn)電機或伺服電機及相應伺服驅動器，并采用規范的電子計算機通訊設備端口，所實際操作起來更加便捷，有效提升效率。
