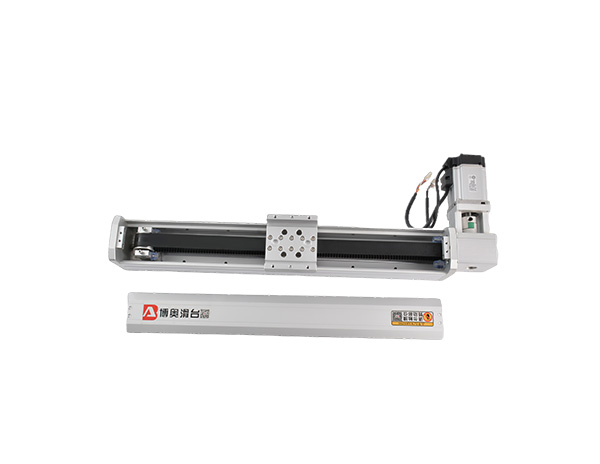

采用半封閉結構、高強度的鋁合金型材，一體成型，整體CNC加工，確保平行度、粗糙度、直線度滿足模組要求，可按要求定制各種行程，或做非標改動；安裝方便，標配加工沉頭安裝孔，可改為螺紋孔，滿足多種裝配需求。
型材表面電泳，美觀耐磨，亦可定制氧化黑色等其他顏色；蓋板可拆卸，便于安裝、清潔，維護；運動部件采用進口上銀導軌及進口同步帶，確保產品性能穩定可靠。
1、重復定位精度：同步帶系列精度為±0.05mm；
2、加工設備：復合型加工中心（有效行程4500mm),平面度±0.02mm；
3、進口配置：采用臺灣進口上銀導軌、意大利進口同步帶等配件；
4、產品特點：鋼絲同步帶，拉力強張力好、負載輕、速度快、低摩擦、低噪音、低震動，可多軸組合搭配；
5、電機、減速機連接方式：按客戶要求定制（電機左右折、電機左下折，電機左上折，電機右下折，電機右上折)；
6、配件：可選配控制系統、伺服電機、步進電機、減速機、光電開關、拖鏈等配件。

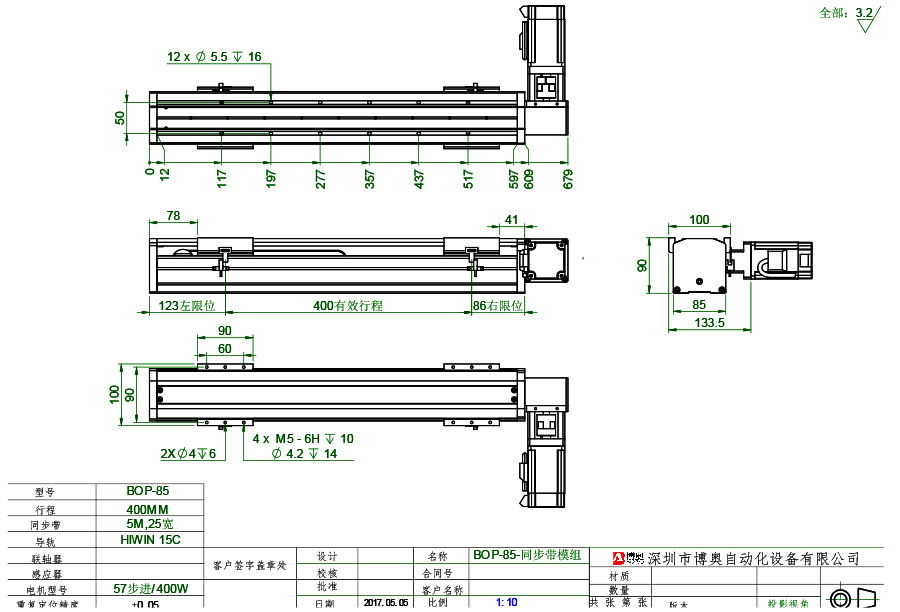

| 產品名稱 | BOP-85-S400mm-BR-P400W-A3 | |
| 模組本體寬度 | 85mm | |
| 重復定位精度 | 土0.05mm | |
| 驅動方式 | 同步帶 | |
| 同步帶寬度 | 15mm | |
| 導程 | 100mm | |
| 最高速度(mm/s) | 5000mm/S | |
| 最大可搬重量(KG) | 水平使用 | 10KG |
| 有效行程 | 400mm | |
| 導軌 | 臺灣上銀EGH15CA | |
| BOP | — | 85 | — | L10 | — | S400mm | — | BR | — | P400W | — | A3 | ||||
| 型號 | 模組寬度 | 導程 | 有效行程 | 馬達安裝方式 | 馬達規格 | 限位開關 | ||||||||||
| 85-210mm | L10： | 100mm | 100-2550mm | BL | 馬達外置左側 | P | 松下400W | 1 | 含1個感應器 | |||||||
| 間隔 50mm pitch | BR | 馬達外置右側 | p | 松下750W | 2 | 含2個感應器 | ||||||||||
| 3 | 含3個感應器 | |||||||||||||||
溫馨提醒：
1、本產品為標準同步帶模組，我司可根據實際要求提供3D圖、2D圖，標配是模組本體，不包含運動所需的電機、光電開關、控制系統等；
2、有效行程、最大負載、最快速度三要素，直接關系到選型，建議讓銷售人員給您推薦優選方案；
3、本產品出廠前均經過嚴格檢驗、測試，請勿隨意拆卸，如有疑問請聯系我們！
要快要好，就選博奧
大族激光、浙江大學、比亞迪等客戶常年合作
項目概述：一款自動把培養皿浸入培養液中裝置
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
根據后續回訪，使用效果很好，完美解決問題，2018年至今沒有任何故障！
項目概述：雙絲桿加轉角器同動組合方案
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
客戶收到后特意裝好，拍照過來表示很好！沒有做不到，只有想不到！
項目概述：自動化設備---非標拉鉚機
行程要求：1200MM
最大負載：15kg
速度要求：1MM/S
客戶需要非標設計一款跨度較大的龍門組合，實現較大產品的拉鉚——非標拉鉚機
