本產品適用于無塵環境內使用，主要在無塵車間或電子類、醫療器材設備、激光焊接機等特殊要求的領域使用。

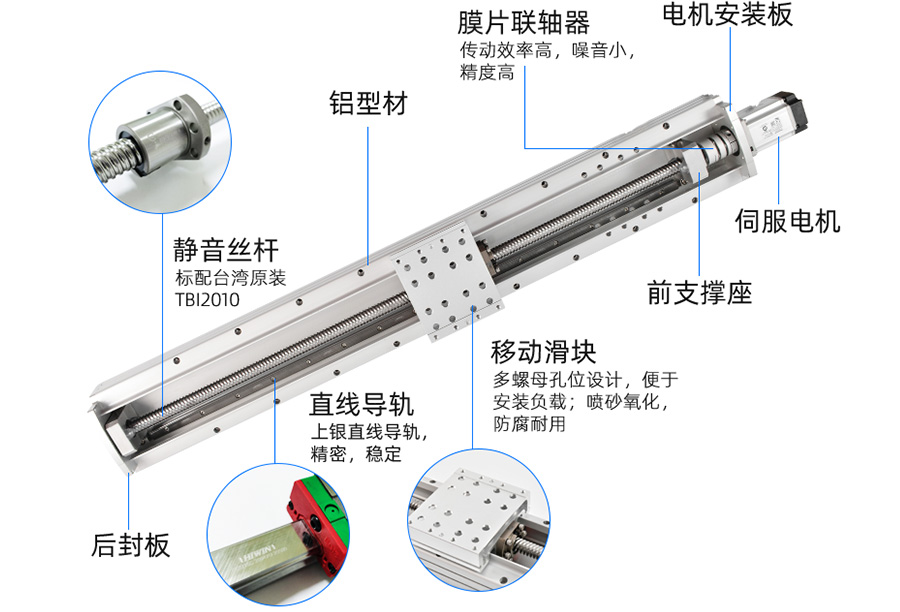

采用迷宮式全封閉結構、高強度的鋁合金型材，一體成型，整體CNC加工，確保平行度、粗糙度、直線度滿足模組要求，可按要求定制各種行程，或做非標改動；安裝方便，標配加工沉頭安裝孔，可按要求改為螺紋孔，滿足多種裝配需求；型材表面電泳，美觀耐磨，亦可定制氧化黑色等其他顏色；蓋板可拆卸，便于安裝、清潔，維護；運動部件均采用進口TBI絲桿及上銀導軌，確保產品性能穩定可靠。
1、重復定位精度：絲桿系列精度為±0.02mm；
2、加工設備：復合型加工中心（有效行程4500mm),平面度±0.02mm；
3、進口配置：采用臺灣進口上銀導軌、臺灣tpi滾珠絲桿等配件；
4、產品組合方式： 十字模組、懸臂式模組、龍門式模組、其它非標樣式滑臺；
5、電機連接方式：按客戶要求定制（電機直連、電機左右折、電機下折)；
6、 配件：可選配控制系統、伺服電機、步進電機、光電開關、拖鏈等配件；
| 產品型號 | BOF-140-L2020-S700mm-BD-P400W-A3 | ||||
| 重復定位精度 | 土0.02mm | ||||
| 驅動方式 | 滾珠絲桿傳動 | ||||
| 導程 | 5 | 10 | 20 | 40 | |
| 最高速度(mm/s) | 250 | 500 | 1000 | 2000 | |
| 最大可搬重量(KG) | 水平使用 | 90 | 70 | 35 | 20 |
| 重直使用 | 30 | 20 | 10 | 5 | |
| 定格推力(N) | 683 | 341 | 174 | 85 | |
| 有效行程 | 300mm(行程可定制100-1050mm/50pitch) | ||||
| 滾珠絲桿外徑 | 臺灣TBI C7Φ20 | ||||
| 高剛性直線導軌 | 臺灣上銀EGH15*12.5 | ||||
| 聯軸器 | 10*14 | ||||
| 原點感應器 | 外掛 | FC-SPX303Z | |||
| BO | — | 140F | — | L20 | — | S700mm | — | BD | — | P400W | — | A3 | ||||
| 型號 | 模組寬度 | 導程 | 有效行程 | 馬達安裝方式 | 馬達規格 | 限位開關 | ||||||||||
| 60-210mm | L5： | 05mm | 100-1050mm | BD | 馬達直連安裝 | P | 松下400W | 1 | 含1個感應器 | |||||||
| L10： | 10mm | 間隔 50mm pitch | BL | 馬達外置左側 | p | 松下750W | 2 | 含2個感應器 | ||||||||
| L16： | 16mm | BR | 馬達外置右側 | 3 | 含3個感應器 | |||||||||||
| L20： | 20mm | BM | 馬達外置下方 | |||||||||||||
| M | 馬達內置 | |||||||||||||||
溫馨提醒：

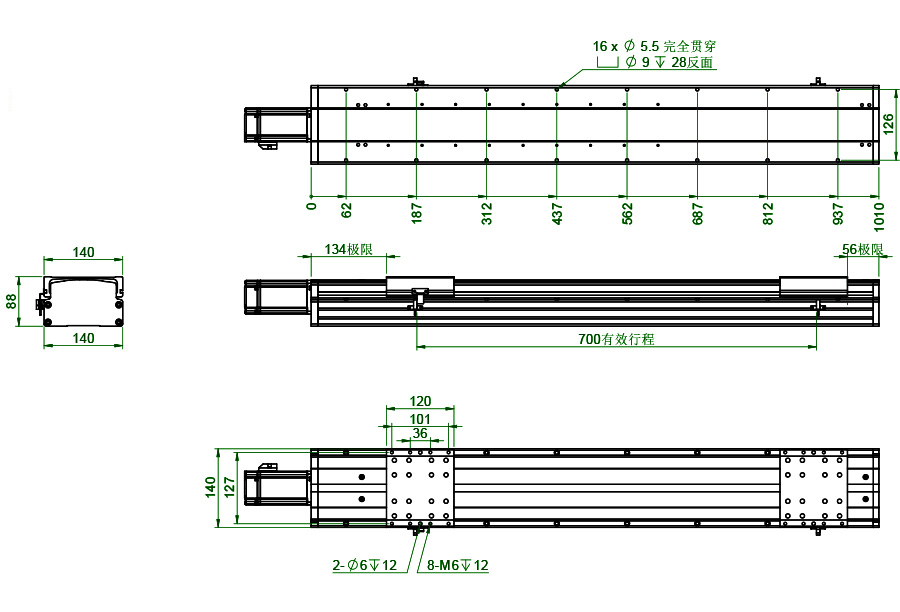

1、本產品為標準滾珠絲桿模組，我司可根據實際要求提供3D圖、2D圖，標配是模組本體，不包含運動所需的電機、光電開關、控制系統等；
2、有效行程、最大負載、最快速度三要素，直接關系到選型，建議讓銷售人員給您推薦優選方案；
3、本產品出廠前均經過嚴格檢驗、測試，請勿隨意拆卸，如有疑問請聯系我們！
要快要好，就選博奧
大族激光、浙江大學、比亞迪等客戶常年合作
項目概述：一款自動把培養皿浸入培養液中裝置
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
根據后續回訪，使用效果很好，完美解決問題，2018年至今沒有任何故障！
項目概述：雙絲桿加轉角器同動組合方案
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
客戶收到后特意裝好，拍照過來表示很好！沒有做不到，只有想不到！
項目概述：自動化設備---非標拉鉚機
行程要求：1200MM
最大負載：15kg
速度要求：1MM/S
客戶需要非標設計一款跨度較大的龍門組合，實現較大產品的拉鉚——非標拉鉚機
Product Recommendations
news
直線模組滑臺是由直線滑臺與馬達驅動的結合構成。通過馬達驅動實現帶動工件自動線性運動。通過多方向軸的組合，組成設備上的運動執行機構，這種機構常被稱為：工業機械手、XYZ軸機械手、坐標軸滑臺等。
直線模組是自動化設備中最常用的標準化模塊，因模組滑臺品類繁多，在選型過程中，若選型不對，會對設備的性能和項目的推進帶來各種問題。因此，直線模組的選型非常關鍵。一、模組滑臺的選型可參照下面的步驟1、確定模組滑臺的使用環境：根據使用環境判定為一般環境、潔凈環境、惡劣環境。2、確定模組滑臺安裝方向。確定模組滑臺為水平安裝，墻面安裝或垂直安裝。3、確定模組滑臺搬運的負載。4、核算模組滑臺運行的速度和加速度。5、模組滑臺的容許力矩校核：計算靜止（勻速）狀態下和加減速狀態下的各向力矩值：Ma，Mb，Mc。6、模組滑臺的精度等級要求：明確需要的重復定位精度，行走平行度要求等。7、確定馬達安裝樣式：常用的模組滑臺安裝方式有直連型、馬達左側安裝、馬達右側安裝、馬達底部安裝。8、模組滑臺行程限位開關方式。9、確定模組滑臺的電機規格
直線模組具備低成本且體型小的優勢，因此可以省掉高壓油泵、機油箱、空氣壓縮機以及其它各種繁雜管道及輔助機器設備?？梢圆捎貌竭M(jìn)電機或伺服電機及相應伺服驅動器，并采用規范的電子計算機通訊設備端口，所實際操作起來更加便捷，有效提升效率。
