140絲桿滑臺
產品概述
本產品適用于各類常規生產環境，專門定制結構合理、高強度的鋁合金型材，一體成型，整體CNC加工，確保平行度、粗糙度、直線度滿足模組要求，可按要求定制各種行程，或做非標改動；安裝方便，標配加工沉頭安裝孔，型材表面電泳，美觀耐磨，亦可定制氧化黑色等其他顏色；蓋板可拆卸，便于安裝、清潔，維護；運動部件均采用進口TBI絲桿及上銀導軌，確保產品性能穩定可靠。
1、采用TBI滾珠絲桿，精度高，性能穩定；
2、高強度鋁合金型材，整體結構簡潔、美觀，安裝維護方便；
3、可單軸、多軸組合使用；
4、可選配控制系統、伺服電機、步進電機、光電開關、拖鏈等配件；
5、可非標定制，具體聯系我司銷售人員；
6、電機安裝可根據實際使用空間選用:電機直連、電機左右折、電機下折；
馬達連接方式
BD馬達直連
BL馬達左折
BM馬達下折
BR馬達右折
BO-140寬絲桿滑臺模組性能參數表
| 產品型號 | BO-140-L2020-S300mm-BD-P400W-A1 | ||||
| 重復定位精度 | 土0.02mm | ||||
| 驅動方式 | 滾珠絲桿傳動 | ||||
| 導程 | 5 | 10 | 20 | 40 | |
| 最高速度(mm/s) | 250 | 500 | 1000 | 2000 | |
| 最大可搬重量(KG) | 水平使用 | 90 | 70 | 35 | 20 |
| 重直使用 | 30 | 20 | 10 | 5 | |
| 定格推力(N) | 683 | 341 | 174 | 85 | |
| 有效行程 | 300mm(行程可定制100-1800mm/50pitch) | ||||
| 滾珠絲桿外徑 | 臺灣TBI C7Φ20 | ||||
| 高剛性直線導軌 | 臺灣上銀EGH15*12.5 | ||||
| 聯軸器 | 10*14 | ||||
| 原點感應器 | 外掛 | FC-SPX303z | |||
型號表示方式
| BO | — | 140 | — | L20 | — | S300mm | — | BD | — | P400W | — | A1 | ||||
| 型號 | 模組寬度 | 導程 | 有效行程 | 馬達安裝方式 | 馬達規格 | 限位開關 | ||||||||||
| 60-210mm | L5： | 05mm | 100-1800mm | BD | 馬達直連安裝 | P | 松下400W | 1 | 含1個感應器 | |||||||
| L10： | 10mm | 間隔 50mm pitch | BL | 馬達外置左側 | p | 松下750W | 2 | 含2個感應器 | ||||||||
| L16： | 16mm | BR | 馬達外置右側 | 3 | 含3個感應器 | |||||||||||
| L20： | 20mm | BM | 馬達外置下方 | |||||||||||||
| M | 馬達內置 | |||||||||||||||

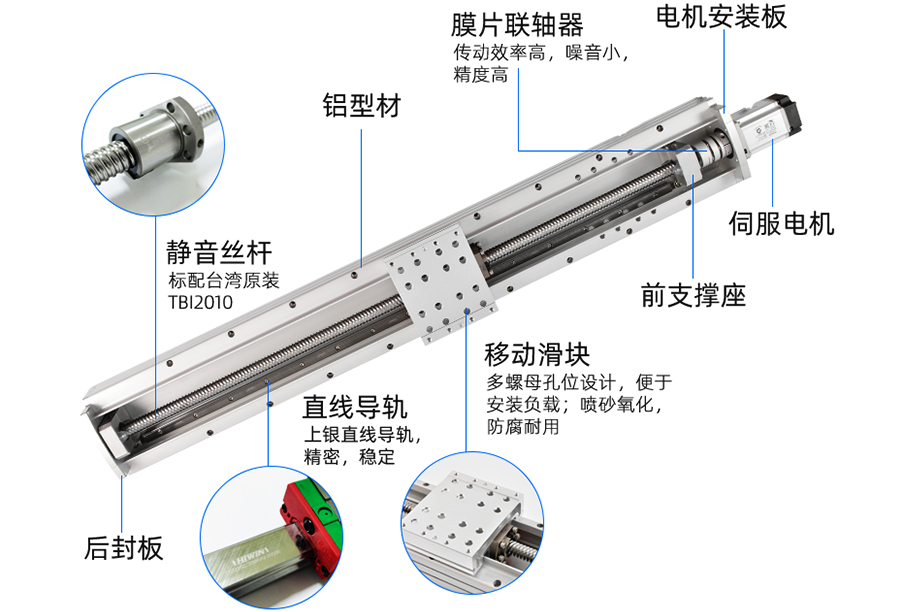

產品指示圖

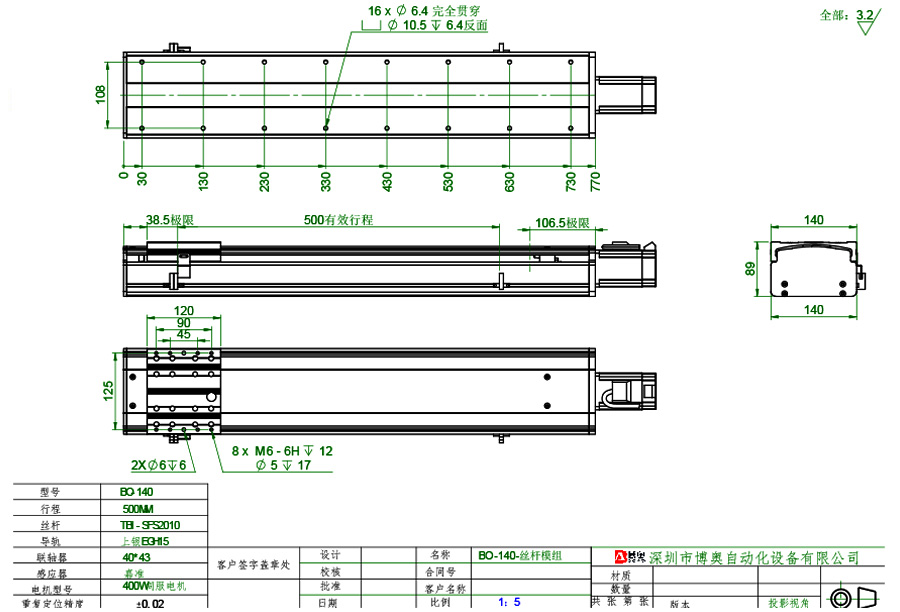

BO-140系列絲桿滑臺尺寸圖紙
溫馨提醒：
1、本產品為標準滾珠絲桿模組，我司可根據實際要求提供3D圖、2D圖，標配是模組本體，不包含運動所需的電機、光電開關，運動控制卡，如有需要請聯系銷售人員；
2、有效行程、最大負載、最快速度三要素，直接關系到選型，建議讓銷售人員給您推薦優選方案；
3、本產品出廠前均經過嚴格檢驗、測試，請勿隨意拆卸，如有疑問請聯系我們！
模組定制哪家強?
要快要好，就選博奧
- TBI、上銀原裝進口配件匠心打造行業高品質
- 采用臺灣上銀導軌、TBI 滾珠絲桿，高精密臺群“CNC”加工中心，質量保證（絲桿傳動可達±0.02mm，同步帶傳動可達±0.05mm），鋁型材模鑄結構扎實、表面電泳漂亮。
- 支持控制系統配套定制滿足個性化系統需求
- 博奧成立了模組控制系統服務部門，可根據客戶需求提供系統配套服務，從生產模組到系統一站式解決客戶需求，可選PLC控制系統，示教盒控制或簡易控制系統。
- 實力廠家，備貨量大非標定制快至3天交貨
- 十余年行業經驗沉淀，各種配件備貨量大。常用規格的模組滑臺都有現貨，非標定制模組在確認圖紙后，3-5天即可交貨。
- 17道工序檢驗調試一年質保真放心
- 每個模組經過17道工序調試檢驗，確保運行穩定零缺陷。擁有獨立的客服團隊，可根據客戶需求提供遠程視頻指導，及1年保修服務。
高要求企業都選博奧
大族激光、浙江大學、比亞迪等客戶常年合作
浙江大學濱海產業技術研究院
項目概述：一款自動把培養皿浸入培養液中裝置
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
根據后續回訪，使用效果很好，完美解決問題，2018年至今沒有任何故障！
為上海客戶解決實際使用中的問題
項目概述：雙絲桿加轉角器同動組合方案
行程要求：X150mm、Y150mm、Z100mm
最大負載：4KG
速度要求：XY 50mm/s Z30mm/s
客戶收到后特意裝好，拍照過來表示很好！沒有做不到，只有想不到！
博奧龍門組合滑臺在非標自動化設備中的應用
項目概述：自動化設備---非標拉鉚機
行程要求：1200MM
最大負載：15kg
速度要求：1MM/S
客戶需要非標設計一款跨度較大的龍門組合，實現較大產品的拉鉚——非標拉鉚機
